当今的国内外数控钣金加工设备市场，在全球经济飞速发展、特别是近三十年我国经济高速增长的带动下，对数控钣金加工设备的要求不断提高；博泰数控紧跟产业的升级不断推陈出新，先后推出LX、LV、ESH、ESD等系列数控转塔冲床迅速成长为行业内首屈一指的高新技术型企业；

数控转塔冲床是压力加工设备中最具生命力的集机、电、液一体化的前沿产品，是广泛用于各类金属薄板零件加工、一次性自动完成多种复杂孔型和浅拉深成型的板材加工关键设备。通过自动编程可对板材进行X、Y方向的精确定位，自动选择转盘模具库中的模具，按要求自动加工不同形状、尺寸、孔距的零件，也可用小冲模以步冲方式冲大的圆孔、方形孔、腰形孔及各种形状的曲线轮廓，更可进行如百叶窗、浅拉伸、沉孔、翻边孔、加强筋、压印等特殊成型工艺的加工。特别适合于小批量、多品种、规格尺寸大、技术更新快、交期短的钣金加工企业使用。

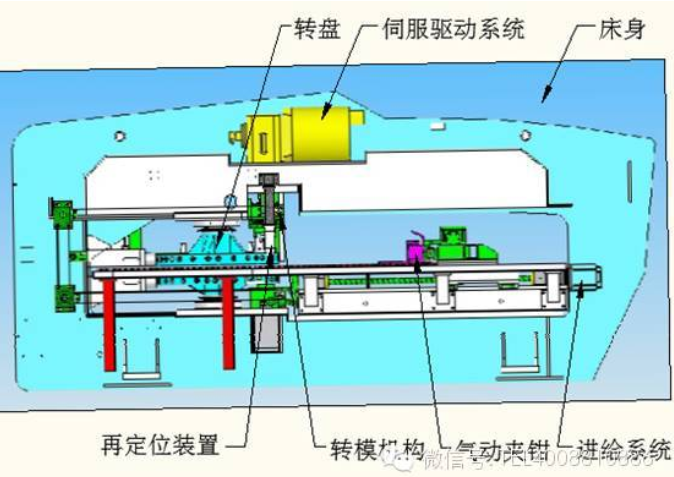

1、伺服驱动系统

ESD系列伺服数控转塔冲床采用单个高档的大功率水冷伺服电机，直接驱动曲轴连杆机构带动滑块进行上下冲压运动，单个电机即可实现300KN的冲压力，传动结构简单，传动效率更快，更节能,可靠性更高，给用户更高生产效率的同时为其创造更好的效益；大同伺服数控冲床的宽体O型机身结构适合内置大功率水冷伺服电机的安装，调试非常方便。

创新型的伺服电机驱动主传动系统使ESD伺服转塔冲床较液压式数控转塔冲床节能约50％，在不进行冲压工作时，伺服动力头几乎不消耗电能，节能效果非常显著；打击头在其冲压范围内冲压速度可控、冲压位置可调；拉伸、滚压、敲落孔等工艺精度可0.05mm；与贝加莱合作研发的数控系统可随意控制滑块行程、速度，使其与送料时间同步充分发挥设备整体性能；ESD系列伺服数控转塔冲床1mm/25mm步距下最大冲孔次数可达1000/500HPM，静态冲压时每分钟更可高达1800次，该指标达到了目前伺服数控转塔冲床的高端水平。

噪声低，不冲压时没有机械动作，也就没有噪声，冲压时系统随时对滑块的速度进行控制与调节，减轻冲头进入板材时的冲击，延长模具的使用寿命并可降低冲压时工作噪音，通常降噪效果可达10db左右。

2、床身

床身为O型闭式结构，采用整体钢板焊接而成，经有限元分析计算，具有可靠的刚度、强度和合理结构，进口大型加工中心一次性定位加工完成，保证机床精度长期稳定，延长了机床和模具寿命。在床身上安装伺服连杆机构、转盘、转盘驱动装置、空气管路、机器护罩及有关零件。

3、转盘

转盘模具库采用整体高强度耐磨球墨铸铁的厚转塔，具有自润滑功能、磨损极小；并经热处理去内应力，刚性好、精度稳定、抗冲击能力强；厚转塔使模具的对中性好、导向精度高、抗偏载能力强，大大提高模具使用寿命；转盘锥销定位，精度高、选模快，保证机床精度及提高使用效率，侧向定位可有效地避免因端面定位而造成的转塔端面受力而变形。高强度整体球铁厚转塔（厚度≥80mm），厚转塔设备比簿转塔(厚度≤45mm)设备每年约节省3-4.5万元的模具费用。

4、转模机构

旋转分度模采用蜗杆蜗轮和同步带传动，传动比大，自锁性好，消除侧向间隙，分度精度高，调整方便，并具有防误操作自动保护功能，可避免蜗杆蜗轮和模具的损坏；可保证模具间隙不因模具偏载而改变，提高转模的使用寿命和工件加工质量。

ESD330BD数控转塔冲床配有2套旋转分度模，通过交流伺服电机、同步带、蜗杆蜗轮减速箱带动上、下模同步转动，实现任意角度的冲孔。

5、进给系统

传动系统采用进口世界知名品牌公司德国Rexroth（或日本NSK、THK)直线导轨副，大直径、大导程滚珠丝杆副，保证传动速度和运动精度。

6、再定位装置

创新发明的专利再定位装置设计，在床身上装有两个再定位气缸。通过再定位装置可以扩大机床加工板材的范围。

7、气动夹钳

全浮动式结构夹钳，冲孔时可随工件上下运动，移动快捷、方便。工件夹紧由操作面板上的手动开关或脚踏开关控制，开机时需对夹钳位置进行检测，以便生成保护区。夹钳夹持区需进行冲压时，夹钳可进行避让，并移动到非冲压区夹持，实现了板材最大规格范围内无任何加工死区。

8、自动编程软件

配有全球领先的cncKad 一体化钣金自动编程软件，提供绘图、后置、冲压功能，支持数控冲床先进功能可完成自动再定位、自动夹钳避让、修剪、结合共边冲切、自动冲碎边脚碎料、显示夹钳道轨、废料切割、多版自动排料、数据报告等；编程计算机和机床数控系统直接连接，机床加工程序的传输、备份和存储非常方便，支持机算机远程管理。

9、欧洲贝加莱公司专业冲床数控操作系统；

显示屏为TFT15”彩色液晶显示器， 屏左右及下方是操作用软键，用于机器各手动操作及模式切换。下部为键盘操作区，易于编程数据的处理。数控系统内存大、编程简单、界面简洁、易于学习与使用；提供手动、半自动、自动工作模式选择；自我保护功能齐全，无加工死区，速度快，使用简单；刀具库功能，冲压时间显示、多件加工、模具寿命管理、并可设定寿命次数；夹钳与冲头自动避让功能；夹钳保护区自动设定功能，夹钳搜索、保护功能。

10、网络化远程管理。

博泰数控致力于为用户打造‘数字化，网络化’钣金加工。可实现计算机远程监控设备，设定生产流程，远程诊断设备存在的软故障如:加工程序调整，加工子程序设定，参数功能设置等；提供快捷解决方案；远程管理功能可为客户节约30%的设备维修时间和成本。远程网络服务终身免收服务费。

联机功能:前瞻性的预留控制接口，可方便地与自动上、下料装置，剪切单元、折弯单元、自动仓库物流系统及中央计算机控制单元等共同构建成钣金加工柔性制造系统（FMS）。

结束语

作为最新一代的板材加工设备ESD数控伺服转塔冲床具有高精度、高效率、低耗节能等优势；在钣金行业谋求产业升级的背景下，ESD数控伺服转塔冲床正是钣金企业迈向高端的产业利器。
